上下式不銹鋼防爆正壓柜技術資料。
1.適用于爆炸性氣體環境1區、2區危險場所;
2.適用于IIA、IIB、IIC級爆炸性氣體環境;
3.適用于可燃性粉塵環境20區、21區、22區;
4.適用于溫度組別為T(mén)1—T6的環境;
5.本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、釀酒、油漆、涂料、食品、生物工程、航天航空工程以及軍事設施等工廠中;

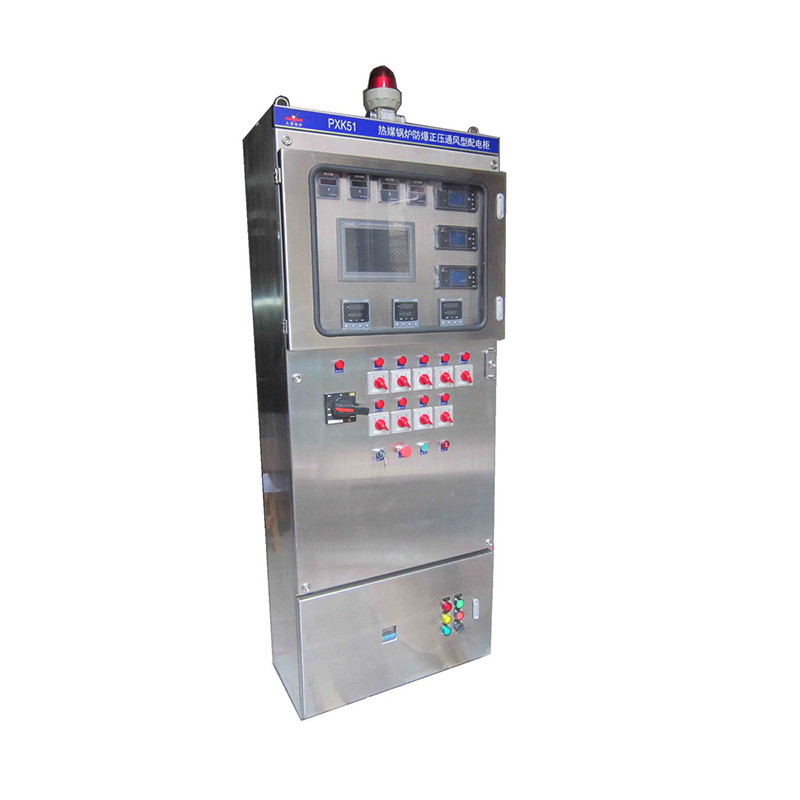

上下式不銹鋼防爆正壓柜
1.本產品外殼采用優質鋼板焊接或不銹鋼焊接成型,表面經高速拋光后粉末靜電噴塑,外形美觀;
2.本產品為“中通電器”改進型防爆產品,可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、PLC、各種按鈕、開關、微電腦觸摸屏以及普通電器元件,對用戶需裝電器元件完全不受限制;
3.采用多樣化設計,可選擇柜式(上下形式,左右形式)、壁掛式、琴臺式、平面式等;
4.配電柜由柜體、控制系統、布氣系統、報警系統、配電系統組成;正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件(也可根據客戶要求訂做分體式或聯機式);
5.本左右柜進氣方式為通風型,即不間斷連續供氣,正壓腔內裝元件的工作熱量可隨氣路帶走,具有很好的散熱效果。
6.本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。
正壓柜在自動控制系統的控制下,通入保護氣體,正壓腔內壓力高于正壓腔外的壓力,形成微正壓的安全小環境,從而阻止了可燃性危險氣體進入正壓腔內,保證內裝普通儀表和電器元件的安全運行。
7.自動控制系統主要完成換氣、補氣、超高壓自動報警和排氣、氣壓報警、低壓聯鎖斷電等高端功能。(本正壓柜具有低壓聯鎖功能,低于規定的氣壓值(50Pa)時,自動切斷正壓腔的用戶配電電源)更加肯定了產品的安全性,實用性;
8.外可按客戶要求加裝防護門,能夠顯示內部控制部分的顯示或動作;
9.所有緊固件均采用抗強腐蝕的304不銹鋼材質;
10.布線方式,鋼管或電纜、防爆軟管均可;
11.可根據用戶要求特殊定制;
防爆標志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
額定電壓:AC220/380V, 非標準電壓:12V/24V/36V/127V/660V;
總開關電流:10A—800A;分開關電流:1A—630A;
防護等級:IP54/IP55/IP65;
螺紋規格:DN15-DN100/G1/2-G4寸
引入線規格:直徑6mm-80mm;引出線規格:直徑6mm-80mm;
引入引出方向:上進上出,下進下出(可按客戶要求不受限制)
正壓防爆配電柜為專用于1.2區而設計的一種正壓防爆柜,Pz系列和Px系列相比,省略了檢查換氣時間的安全裝置,僅標志換氣的時間,由用戶在主腔通電前按要求進行;另外,當內部氣壓低于100Pa時,自控系統自動報警,補氣成功時,自動恢復正常,不成功并內部氣降到60Pa時,系統自動斷電,斷續報警。
1.當氣壓高于800Pa時,自控系統自動開啟排氣閥,自動調整內部氣壓,保證產品不受高氣壓沖擊而變形損壞。
當氣壓低于100Pa時,自控系統自動報警,需調整內部壓力,補氣成功時,自動恢復正常,不成功并內部氣壓降到60Pa,必要時可設置系統自動斷電。
2.產品設置換氣連鎖,產品投運前,只有經過主盤內腔換氣,并達到規定的換氣時間和換氣量后,確保主盤內部吹除了易燃易爆氣體,副盤才能受電,并開始檢測主腔氣壓,確保產品投運時,電器元件已被潔凈介質有效隔離。
3.只有主盤內腔氣壓滿足規定的氣壓要求時,副盤內電源自動切換系統才會(huì )向主腔送電。
4.主盤內腔工作氣壓為100Pa≤P≤800Pa。
5.副盤自控系統為不間斷連續監控,并顯示主盤內腔各壓力參數
1.按進氣方式分為通風型和補償型。通風型為不間斷連續供氣,正壓腔內裝元件的工作熱量可隨氣路帶走,具有很好的散熱功能,適用于解決大功率防爆變頻器的散熱問題;補償型為間斷性供氣,正壓腔要有良好的密封性,確保耗氣量小。
2.用戶須提供氣源,要求為:凈化空氣或氮氣,氣源壓為為:0.2~0.8Mpa;通常用戶現場的儀表風均可滿足要求。
3.中通智能正壓型防爆配電柜主要由柜體、自控系統、補氣系統、報警系統、配電系統組成;柜體由正壓腔和副腔組成,正壓腔內裝用戶的配電系統元件,副腔內裝自控系統。
4.柜式產品采用GGD或德國工藝柜架,主副盤為左右結構,電纜溝座式安裝,下進線、前門操作,后門檢修。
5.箱式產品采用優質鋼板焊接結構,主、副盤為上下結構,掛式安裝,下進線、前門操作和檢修。
6.琴臺式產品采用優質鋼板折疊焊接成型,主、副盤為前后結構,座式安裝,下進線、琴臺操作,后門檢修。
7.鋼板材料一般用GB710-88冷軋鋼板,也可根據用戶要求選用GB3280-84不銹鋼材質。
